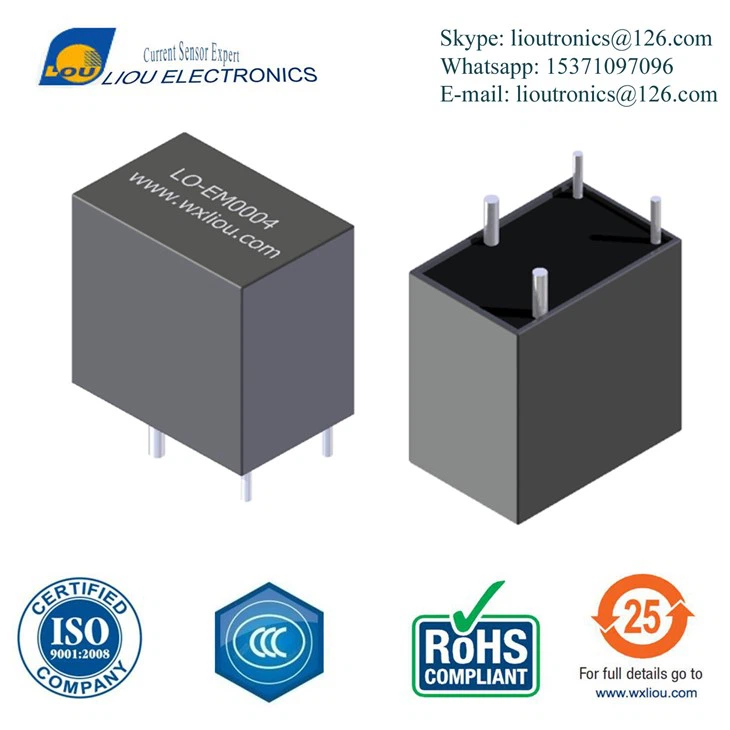

Alta Precisão 1: 2000 Transformador de corrente 5a -2.5 Ma PCB montagem
Current transformers are used in transformer-rated energy meters to measure the total power consumed and the current measure flow. Transformer-rated energy meters are different from self-contained energy meters used within homes as the electric energy involved is very low. When the current involved is more than 200 Amperes, as with most industries and factories, transformer-rated meters with current transformers are required.
- Introdução de Produto
Descrição
50/60 Hz, sensor de corrente monofásica, CA
Varia dinâmico de 0,1 a 15amps
Meets IEC 62053-21 classe 1
Atende IEC 60044-1 classe 0.1 Erro de fase <5 '
Imune ao campo magnético CA externo . imune à corrente DC e campo magnético
Coeficiente de temperatura muito baixo
Atende ao sistema de isolamento térmico da classe B (130 graus)
Encontra UL 94V -0
Resistência ao isolamento CA: 4KV para os anos 60
Aplicativo
• Medidor de eletricidade
• gravação
• Monitoramento de energia
• Gerenciamento de energia
• Monitoramento alternativo de energia
|
ELECTRIC SPECECIALATON aos 25 anosgrau |
||||||||||
|
Número do modelo |
Gira a ração |
IPri4 |
Iout5 |
Iprimax6 |
Ioutmax7 |
RS |
Precisão Aula3 |
RL8 |
Peso |
Faixa de frequência |
|
Amperes |
MA |
Amperes |
MA |
Ohms |
|
Ohms |
(g) |
(Hz) |
||
|
Lo-EM0004 |
1:2000 |
5 |
2.5 |
15 |
7.5 |
160max |
0.1 |
20 |
20 |
50-60 |
Observação:
1. A tensão de saída é proporcional à derivada (di/dt) da corrente de entrada com base no princípio da bobina de Rogowski .
2. Todas as tensões atuais e tensões assumidas como formas de onda sinusoidais em FR, a frequência nominal constante em Hz, medida como valor rms .
3. classe de precisão por IEC 60044-1 tabela 11.
4. iPri=Corrente primária classificada .
5. iout=Corrente secundária classificada .
6. iPrimax=MAX Primary Current . sensado
7. LOUTMAX=máxima de corrente secundária sensada .
8.RL= resistência terminando . A resistência de terminação variável aumenta ou diminui a tensão /ampers de saída de acordo com a seguinte
equação rL= Vout*nsec/iPri
|
Classificações máximas absolutas |
|
|
Faixa de temperatura do ar livre operando |
-40 grau a 85 graus |
|
Faixa de temperatura de armazenamento |
-40 grau a 125 graus |
|
Informações de solda |
|
|
Temperatura de solda de onda de pico |
300 graus para 10 segundos |
|
Acabamento do pino |
Estanho |
Dimensões:
Nota: Pin1 e 3 estão na fase . primário: 1-2 secundário: 3-4
